Breaking Load Table

Nominal Diameter

Approximate Mass

Minimum breaking loads - 1770 Mpa

Minimum breaking loads - 1960 Mpa

[mm]

[kg/m]

[kN]

[Kg]

[kN]

[Kg]

10

0.400

63.0

6,427

69.8

7,117

11

0.484

76.2

7,776

84.4

8,611

12

0.576

90.7

9,255

100.5

10,248

13

0.676

106.5

10,862

117.9

12,028

14

0.784

123.5

12,597

136.8

13,949

15

0.900

141.8

14,461

157.0

16,013

16

1.024

161.3

16,453

178.6

18,219

18

1.296

204.2

20,824

226.1

23,059

20

1.600

252.0

25,708

279.1

28,468

22

1.936

305.0

31,107

337.7

34,447

24

2.304

362.9

37,020

401.9

40,994

26

2.704

426.0

43,448

471.7

48,111

28

3.136

494.0

50,389

547.0

55,798

30

3.600

567.1

57,845

628.0

64,054

32

4.096

645.2

65,814

714.5

72,879

34

4.624

728.4

74,298

806.6

82,274

36

5.184

816.6

83,296

904.3

92,238

38

5.776

909.9

92,809

1007.6

102,771

40

6.400

1008.2

102,835

1116.4

113,874

42

7.056

1111.5

113,376

1230.8

125,546

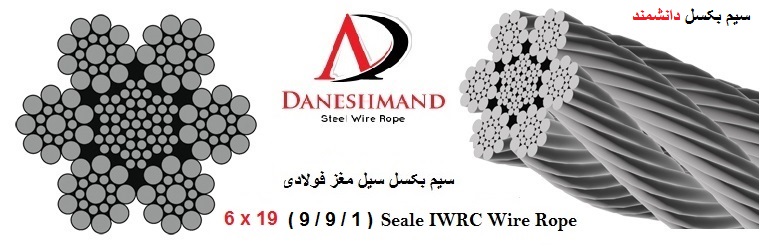

در این ساختار هر استرند شامل 9 مفتول بیرونی است که بر روی 9 مفتول کوچکتر درونی قرار گرفته ، که این مفتول های درونی نیز دور یک مفتول بزرگ مرکزی قرار گرفته اند. منظور از بافت سیل بافتی است که در آن، در هر رشته از سیم، تعداد مفتولهای هر ردیف که دور مفتول مرکزی قرار می گیرد مساوی هم است قطر مفتولهای ردیف بیرونی بیشتر از قطر مفتولهای ردیف درونی است ولی در هر یک، قطر کلیه مفتولها یکسان می باشد که به علت ضخیم بودن مفتولهای بیرونی این نوع سیم بکسل ها دارای مقاومت سایشی بالایی هستند .  ویژگی ها : انعطاف بالا ، استحکام کششی مطلوب ، مقاومت حرارتی مناسب    کاربرد : معمولا از آن برای جابجایی وینچ های زمینی ، وینچ های دریایی و جابجایی مخازن فولادی استفاده می کنند . تعداد کل استرندها :  6 -  هسته : فولادی  -  تعداد استرندهای بیرونی :  6  -   نوع گردش سیم :  منظم  -  جهت گردش سیم : راست گرد  .  این سیم بکسل  در انواع گالوانیزه ،غیر گالوانیزه ، چپ گرد ، راست گرد ، مغز فولادی و مغزکنفی  برای سفارش موجود می باشد.
